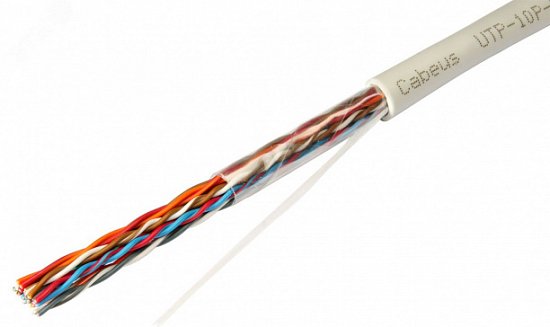

Простое объяснение почему витая пара скручена

Почему провода вообще скручивают

Идея скручивания проводников в пару для борьбы с помехами не нова. Её запатентовал Александр Грэм Белл ещё в 1881 году — задолго до появления компьютерных сетей. Тогда проблема стояла в телефонии: параллельно проложенные телеграфные и телефонные линии наводили друг на друга электромагнитные помехи, и абоненты слышали в трубке чужие разговоры. Белл предложил простое решение — скрутить прямой и обратный провода линии вместе, чтобы их магнитные поля взаимно компенсировались.

Сегодня этот же принцип работает в каждом кабеле витая пара, который прокладывается в зданиях, дата-центрах и квартирах. Разница лишь в частотах: телефония работала на частотах единиц килогерц, а современный Ethernet — на частотах от 100 до 2000 МГц. Чем выше частота, тем сильнее электромагнитные наводки, и тем критичнее качество скрутки.

«Если прямой и обратный провода подвержены одинаковому воздействию внешних токов, то ток, наведённый в одном проводе, нейтрализует и уничтожит ток, наведённый в другом». — Александр Грэм Белл, патент США № 244426, 1881 г.

Важно понимать: сигналы питания (50 Гц) имеют столь низкую частоту, что помехи от них пренебрежимо малы. Именно поэтому силовые кабели не скручивают. Но высокочастотные сигналы передачи данных генерируют значительные электромагнитные поля — и вот тут скрутка становится необходимостью.

Физика скрутки: как она подавляет помехи

Любой проводник с током создаёт вокруг себя магнитное поле (правило правой руки). Если два провода лежат параллельно, то внешний источник электромагнитных помех (силовой кабель, люминесцентная лампа, радиопередатчик) наводит на них разные по величине помехи — ведь один провод всегда находится ближе к источнику, чем другой. На приёмном конце эта разность воспринимается как часть полезного сигнала, который искажается.

Скрутка решает эту проблему элегантно: каждые пол-витка провода меняются местами. Провод, который был ближе к источнику помехи, оказывается дальше, и наоборот. За множество витков наведённые помехи на обоих проводниках усредняются и становятся практически одинаковыми. А одинаковые (синфазные) помехи приёмник легко отфильтровывает, вычитая сигнал одного провода из сигнала другого.

Инфографика 1. Сравнение параллельных проводов и витой пары при воздействии внешних помех

Эффективность подавления помех напрямую зависит от количества витков на единицу длины. Чем больше витков на метр, тем короче каждый «цикл» воздействия неоднородной помехи, и тем полнее компенсация. Грубое правило: шаг скрутки не должен превышать 1/20 длины волны верхней границы диапазона помехи. Например, шаг скрутки 25 мм эффективен до частоты около 500 МГц.

Дифференциальная передача сигнала

Скрутка работает не сама по себе — она эффективна только в сочетании с дифференциальной (симметричной) передачей сигнала. Принцип прост: по одному проводнику пары передаётся положительный сигнал, по второму — точно такой же, но отрицательный (в противофазе). На приёмном конце устройство вычитает один сигнал из другого.

В результате полезный сигнал удваивается (разность +V и −V равна 2V), а помехи, которые наведены на оба провода одинаково, взаимно уничтожаются (разность N и N равна нулю). Это явление называется синфазным подавлением (Common Mode Rejection). Чем точнее выдержан шаг скрутки и симметрия пары, тем выше коэффициент подавления — до 60 дБ и более на низких частотах.

Скрутка обеспечивает именно то, что внешние помехи наводятся на оба проводника одинаково. Без скрутки, при параллельной прокладке, проводники находятся на разном расстоянии от источника помехи, и наводки на них отличаются — дифференциальный приёмник не сможет их полностью вычесть.

Стандарты ISO/IEC 11801 и ANSI/TIA-568 предъявляют жёсткие требования к геометрии проводников и допускам на шаг скрутки именно потому, что от симметрии пары напрямую зависит качество подавления помех.

Разный шаг скрутки — зачем и как

Стандартный Ethernet-кабель содержит четыре витые пары. Если бы все они скручивались с одинаковым шагом, то сохраняли бы постоянное взаимное расположение по всей длине кабеля. Это привело бы к тому, что одна пара непрерывно наводила бы сигнал на соседнюю — явление, называемое перекрёстными помехами (crosstalk).

Чтобы этого избежать, каждую пару скручивают с разным шагом. Различие в шаге означает, что пары постоянно меняют взаимное положение: на одних участках они сближаются, на других — расходятся. Это не даёт наводкам от соседних пар накапливаться на одних и тех же частотах.

Инфографика 2. Разный шаг скрутки для каждой из четырёх пар в кабеле витая пара

Именно поэтому при измерении длины кабеля кабельным тестером длины всех четырёх пар оказываются разными: пары с более плотной скруткой физически длиннее при той же длине кабеля. Если бы мы раскрутили все пары и вытянули их параллельно, те, у которых шаг скрутки меньше, оказались бы заметно длиннее остальных.

Различают два основных вида перекрёстных помех:

• NEXT (Near-End Crosstalk) — наводки, измеряемые на ближнем конце кабеля, где расположен передатчик. Это наиболее критичный параметр, так как передаваемый сигнал имеет максимальную амплитуду.
• FEXT (Far-End Crosstalk) — наводки, измеряемые на дальнем конце кабеля. Менее критичны, так как сигнал к этому моменту уже затухает.

В кабелях высоких категорий (Cat 6a, Cat 7, Cat 8) для дополнительного подавления перекрёстных помех между парами может устанавливаться разделительный корд — центральный диэлектрический стержень, который фиксирует пары в строго определённых позициях и увеличивает расстояние между ними.

Экранирование: когда одной скрутки недостаточно

Скрутка отлично справляется с внутренними и относительно близкими внешними помехами. Но если кабель прокладывается рядом с мощными источниками электромагнитного излучения — силовыми кабелями, электродвигателями, радиопередатчиками — одной скрутки становится недостаточно. В таких случаях применяют экранирование.

Система обозначений экранирования по стандарту ISO/IEC 11801 использует формат XX/YYY, где до дроби указывается тип общего экрана, а после — экранирование отдельных пар:

• U (Unshielded) — без экрана
• F (Foiled) — экран из фольги
• S (Screened) — экран из медной оплётки

Инфографика 3. Сравнение типов экранирования витой пары

Подобрать кабель с нужным типом экранирования можно в каталоге витой пары на нашем сайте, где представлены все основные типы и категории.

Категории витой пары: таблица характеристик

Категория кабеля определяет его эффективный частотный диапазон, максимальную скорость передачи данных и требования к конструкции. Чем выше категория, тем плотнее скрутка, строже допуски на геометрию и лучше параметры помехозащищённости. Подробный разбор категорий читайте в нашей предыдущей статье о стандартах и категориях, а здесь приведём сводную таблицу.

Категории с 1 по 4 сегодня считаются устаревшими и не применяются в новых инсталляциях. Cat 5 остаётся распространённым, но для новых проектов рекомендуется минимум Cat 5e. Для большинства домашних и офисных сетей достаточно Cat 5e или Cat 6, а Cat 6a и выше применяются в дата-центрах и серверных.

Затухание и частота: почему длина ограничена 100 метрами

Любой кабель — это «длинная линия», распределённый колебательный контур, выполняющий роль фильтра нижних частот. В полосе пропускания (до частоты среза) затухание не превышает нормированной величины, а за её пределами резко возрастает. Это означает, что на частотах выше спецификации кабеля сигнал затухает настолько, что приёмник не может его распознать.

Стандарт ограничивает длину сегмента витой пары до 100 метров для большинства категорий. Это не arbitrary ограничение — оно определяется физикой: сигнал на выходе 100-метрового кабеля должен иметь уровень выше порога чувствительности приёмника. Для 1000BASE-T спецификация IEEE 802.3 допускает максимальные потери 24 дБ, что означает, что сигнал на приёмном конце может составлять всего около 6% от исходного.

Инфографика 4. Затухание сигнала (дБ/100 м) в зависимости от частоты для категорий Cat 5e — Cat 8

Чем выше категория кабеля, тем шире его полоса пропускания и тем меньше затухание на заданной частоте. Это позволяет передавать данные на более высоких скоростях. Но есть и обратная сторона: кабель более высокой категории требует более точной скрутки, более качественных материалов и более аккуратного монтажа.

Cat 8, например, рассчитан на расстояния до 30 метров — это типичная длина соединения внутри стойки дата-центра. На больших расстояниях затухание на частотах 2000 МГц превышает допустимые значения.

Ошибки монтажа, разрушающие скрутку

Скрутка эффективна только при сохранении её геометрии по всей длине кабеля. Любое нарушение шага скрутки создаёт «слабое место», где компенсация помех перестаёт работать. Вот основные ошибки, которые встречаются при монтаже:

Практические рекомендации

Выбор категории

• Домашние сети — Cat 5e достаточно для скоростей до 1 Гбит/с. Cat 6 даёт запас на будущее и поддерживает 10 Гбит/с на расстояниях до 55 м.
• Офисы — Cat 6 или Cat 6a в зависимости от требований. Cat 6a рекомендуется для новых инсталляций с расчётом на 10-гигабитный Ethernet.
• Дата-центры — Cat 6a, Cat 7 или Cat 8 в зависимости от расстояний и скорости. Cat 8 оптимален для коротких соединений внутри стойки (25/40 Гбит/с на 30 м).

Выбор типа экранирования

• UTP — для жилых помещений и офисов без мощных источников помех. Самый простой и недорогой вариант.
• F/UTP — при прокладке рядом с силовыми кабелями или в зонах с умеренными помехами.
• S/FTP — для ответственных каналов, серверных, дата-центров и промышленных объектов с сильными помехами.

Монтаж

• Соблюдайте максимальную длину сегмента 100 м (для Cat 8 — 30 м).
• Не расплетайте пары более чем на 13 мм при заделке в коннектор или патч-панель.
• Соблюдайте минимальный радиус изгиба кабеля.
• Не превышайте усилие натяжения 110 Н при протяжке.
• Используйте патч-корды той же категории, что и магистральный кабель.
• Заземляйте экран экранированных кабелей.
• После монтажа проверяйте канал сертификационным кабельным тестером — визуально исправный кабель может иметь скрытые дефекты скрутки.

Заключение

Витая пара остаётся основой медных кабельных систем благодаря удивительно простому, но эффективному физическому принципу. Скрутка проводников — механический приём, придуманный полтора века назад для телефонии, — позволяет без какого-либо активного оборудования подавлять электромагнитные помехи на частотах до 2 ГГц. Дифференциальная передача сигнала дополняет этот механизм, обеспечивая надёжную связь даже в условиях помех.

Разный шаг скрутки для каждой пары предотвращает внутренние наводки, экранирование защищает от внешних, а стандартизация категорий гарантирует совместимость и предсказуемость характеристик. Понимание этих принципов позволяет не только выбрать правильный кабель, но и грамотно его смонтировать, избегая ошибок, которые могут свести на нет все преимущества конструкции.
