Кабель витая пара — это вид кабельной продукции, в котором изолированные медные проводники попарно скручены между собой для снижения электромагнитных помех. На сегодняшний день витая пара является основным типом кабеля для построения структурированных кабельных систем (СКС) и локальных сетей Ethernet. Статья описывает конструкцию, категории, стандарты, типы экранирования, электрические характеристики и практические аспекты выбора витой пары.

1. Конструкция и принцип работы витой пары

В основе витой пары лежит принцип компенсации электромагнитных наводок. Два изолированных медных проводника, свитые вокруг общей оси с определённым шагом скрутки, образуют сбалансированную дифференциальную пару. Внешняя помеха наводит на оба проводника пары одинаковый по фазе сигнал, который вычитается на дифференциальном входе приёмника. Чем меньше шаг скрутки — тем эффективнее подавление помех на высоких частотах.

Основные элементы конструкции

• Проводник — медная жила (реже омеднённый алюминий), одножильная (solid) или многожильная (stranded). Одножильные кабели применяются для стационарной прокладки, многожильные — для патч-кордов и гибких коммутаций.
• Изоляция проводника — вспененный полиэтилен высокой плотности (HDPE/foamed PE), обеспечивающий низкие диэлектрические потери.
• Скрутка в пары — каждая пара свивается с уникальным шагом для снижения перекрёстных наводок (NEXT) между парами внутри кабеля.
• Экран (при наличии) — фольга или металлическая оплётка, защищающая от внешних электромагнитных полей.
• Разделительный корд (сепаратор) — крестообразный пластиковый сердечник в кабелях Cat 6 и выше, разделяющий пары и улучшающий параметры NEXT и PS-NEXT.
• Внешняя оболочка — материал защиты от механических и климатических воздействий (PVC, LSZH, PE).

В стандартном 4-парном кабеле используется четыре витые пары с цветовой маркировкой, регламентированной стандартом TIA/EIA-568:

Цветовая схема разработана так, чтобы один проводник в паре был сплошного цвета, а второй — белого с полосой соответствующего цвета. Это исключает ошибки при расшивке на кросс и обжиме коннекторов.

Полный ассортимент витой пары различных категорий и типов экранирования доступен в каталоге кабеля витая пара.

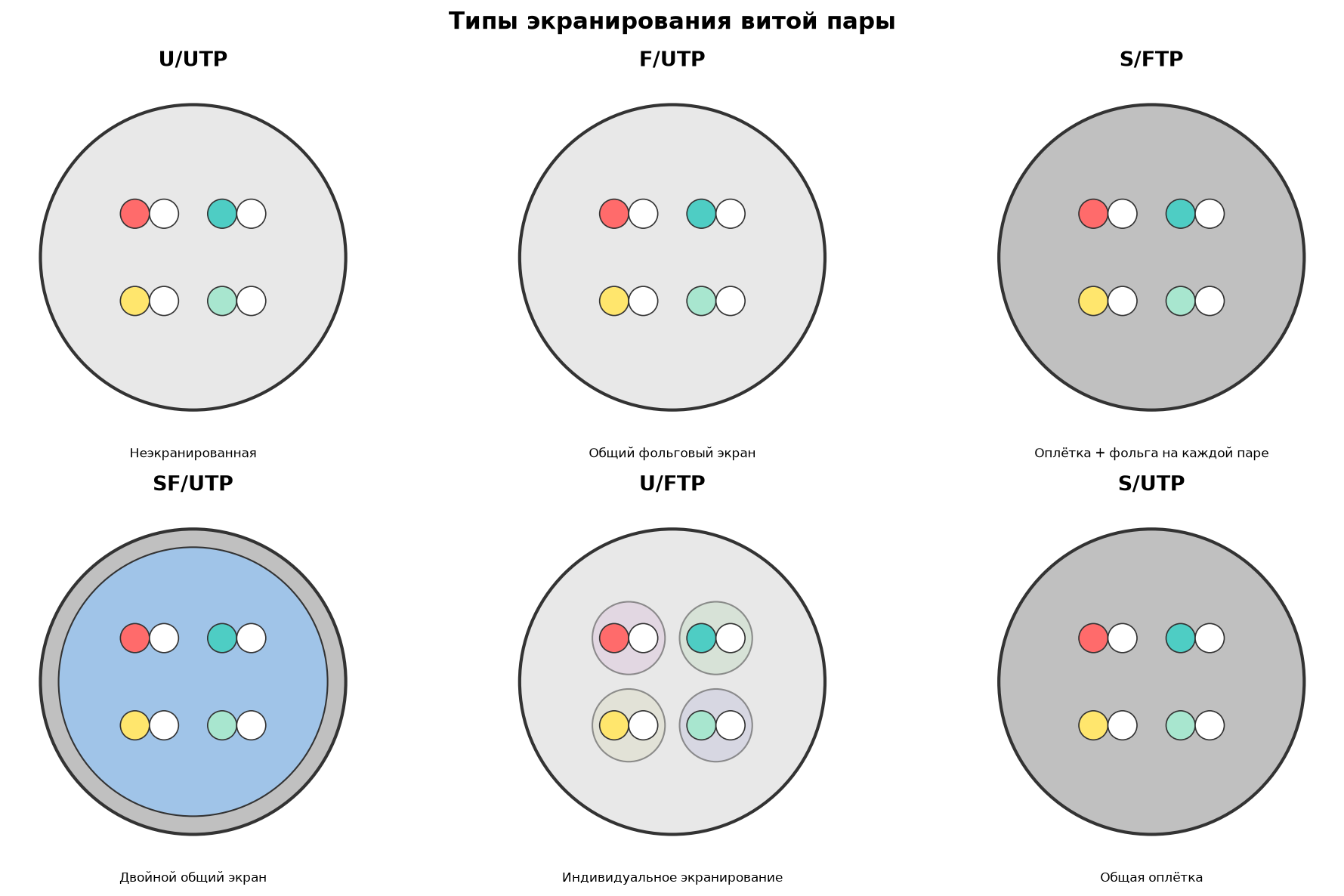

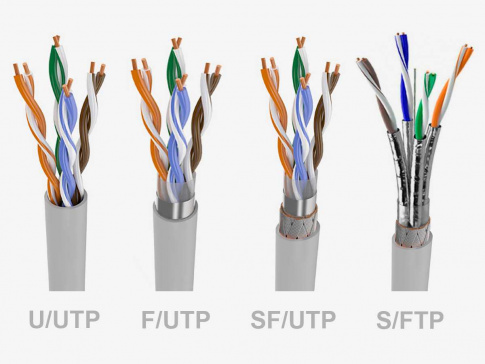

2. Типы экранирования: U/UTP, F/UTP, S/FTP и др.

Современная маркировка типа экранирования витой пары соответствует формату XX/YY согласно ISO/IEC 11801, где левая часть обозначает общий экран, правая — индивидуальный экран пар. Буквы означают: U (unscreened) — без экрана, F (foil) — фольгированный экран, S (braid) — оплётка из металлической проволоки.

Когда выбирать экранированный кабель

• Прокладка параллельно силовым кабелям (220 В, 380 В) на расстоянии менее 0,3 м
• Производственные цеха с электродвигателями, сварочным оборудованием, частотными преобразователями
• Медицинские учреждения (МРТ, рентген-установки)
• Категории Cat 7/7A/8 — экранирование конструктивно обязательно
• Высокая плотность кабелей в одном лотке (alien crosstalk)

Для большинства офисных и домашних применений достаточно неэкранированной витой пары U/UTP. Экранированные варианты следует рассматривать при наличии источников сильных электромагнитных помех или при использовании категорий выше Cat 6A.

Экранированные патч-корды и компоненты для экранированных СКС представлены в разделе компонентов медных систем.

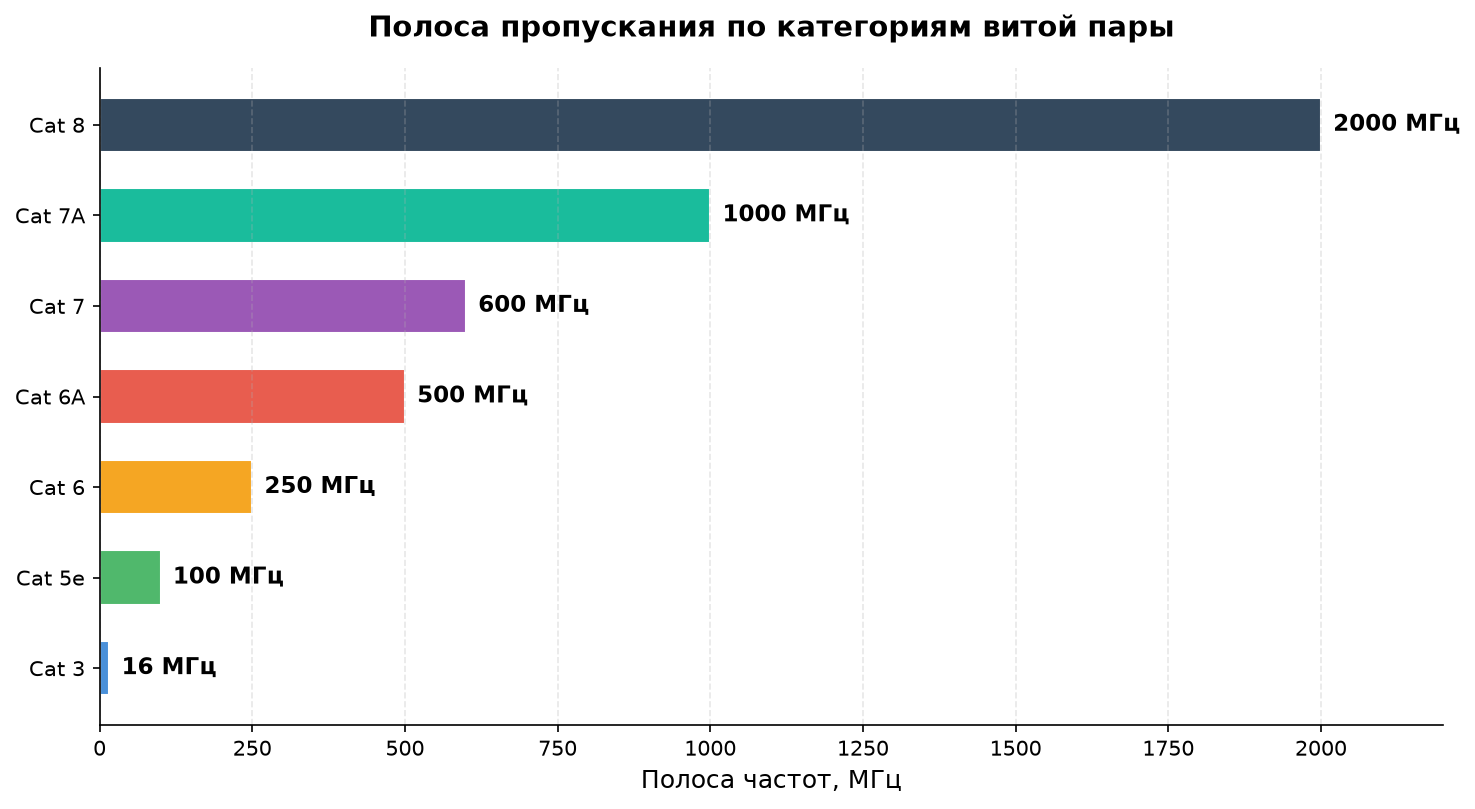

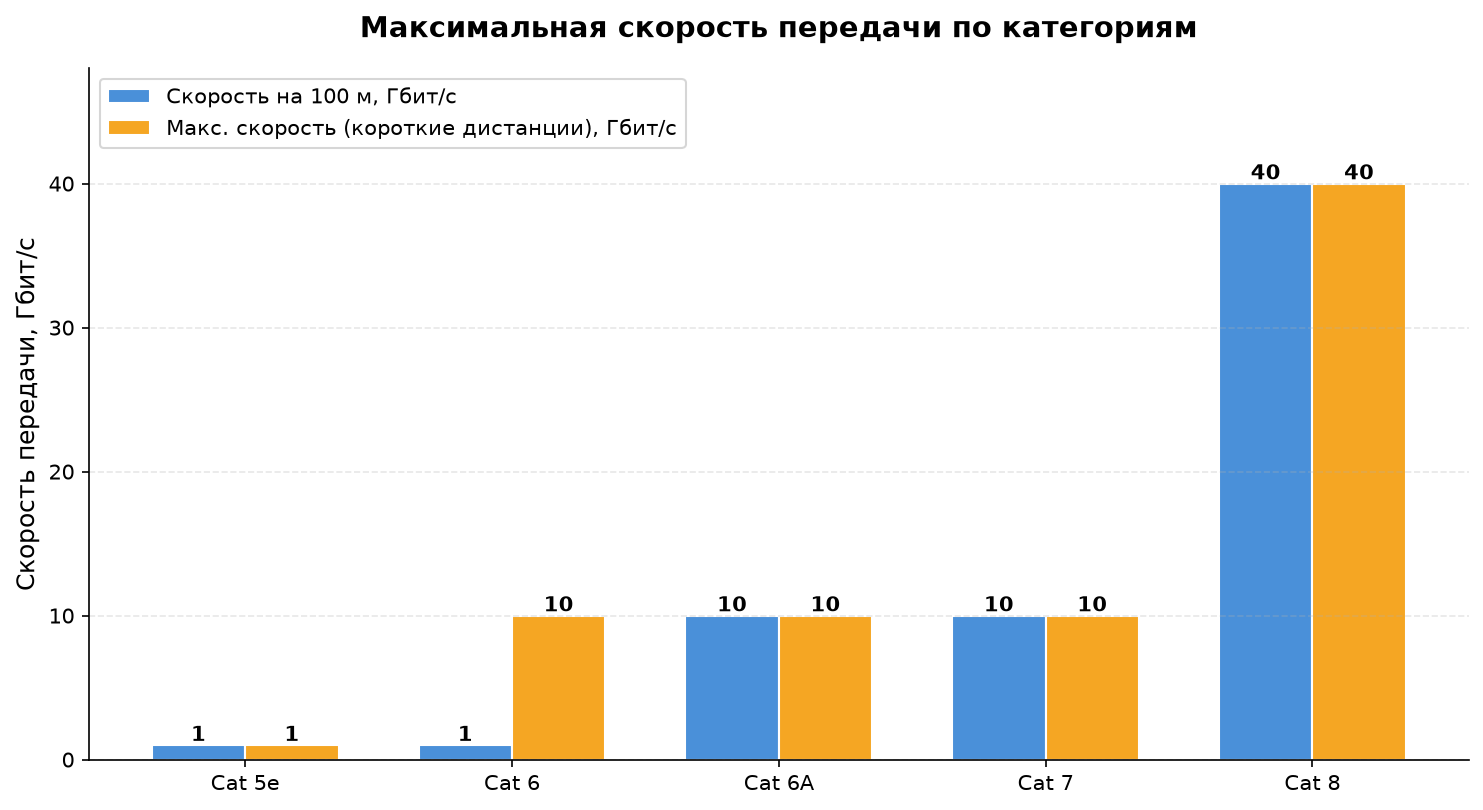

3. Категории витой пары: от Cat 3 до Cat 8

Категория витой пары — это нормированный набор электрических характеристик (полоса частот, затухание, переходное затухание, возвратные потери и др.), которому должен соответствовать кабельный канал. Чем выше номер категории, тем шире полоса пропускания и выше допустимая скорость передачи данных.

Сводная таблица категорий

Cat 5e — стандарт де-факто для большинства сетей

Cat 5e (enhanced) — усовершенствованная категория 5. Основное отличие от Cat 5 — более жёсткие требования к переходному затуханию (NEXT), возвратным потерям (Return Loss) и затуханию (Insertion Loss). Cat 5e обеспечивает передачу данных на скорости 1 Гбит/с (1000BASE-T) по всем четырём парам на расстояние до 100 метров. До сих пор широко используется в домашних и офисных сетях, системах видеонаблюдения и телефонии.

Cat 6 — современный минимум для новых проектов

Cat 6 обеспечивает полосу частот до 250 МГц. Скорость 1 Гбит/с на 100 метров и 10 Гбит/с на расстояние до 37–55 метров (зависит от среды и количества наводок). В кабелях Cat 6 часто применяется разделительный корд (сепаратор) для улучшения характеристик NEXT. Для типовых офисных сетей с перспективой на 5–7 лет Cat 6 — оптимальный выбор.

Cat 6A — 10 гигабит на полную длину

Cat 6A (augmented) расширяет полосу до 500 МГц и обеспечивает 10 Гбит/с (10GBASE-T) на полные 100 метров. В стандарте Cat 6A введён новый параметр — Alien Crosstalk (ANEXT), измеряющий перекрёстные наводки между соседними кабелями. Для подавления ANEXT применяются экранированные конструкции (F/UTP, U/FTP). Cat 6A — стандарт для современных ЦОД, серверных и магистральных соединений.

Cat 7 и Cat 7A — экранирование на каждом уровне

Cat 7 (полоса 600 МГц) и Cat 7A (полоса 1000 МГц) конструктивно требуют индивидуального экранирования каждой пары и общего экрана (S/FTP). Категории не признаны TIA/EIA и не используют разъём RJ-45 — вместо них применяются GG45, TERA или ARJ45. На практике Cat 7/7A встречаются редко, так как Cat 6A с разъёмом RJ-45 покрывает большинство задач 10-гигабитных сетей, а для 40 Гбит/с и выше чаще используют оптический кабель.

Cat 8 — 25/40 гигабит для ЦОД

Cat 8 (полоса 2000 МГц) разработана для применения в дата-центрах и серверных комнатах, где требуется высокая плотность портов и короткие соединения. Максимальная длина канала — 30 метров (две jumper-линии по 10 м + 20 м permanent link). Cat 8.1 совместима с разъёмом RJ-45 и обратно совместима с Cat 6A. Cat 8.2 требует экранирования S/FTP и коннекторов GG45/TERA.

Каталог витой пары включает кабели всех актуальных категорий от ведущих производителей: Cabeus, Hyperline, ITK, NIKOMAX, REXANT, NTSS и других.

4. Стандарты: TIA/EIA-568, ISO/IEC 11801, EN 50173, ГОСТ

Характеристики витой пары и компонентов СКС регламентируются тремя основными группами стандартов, которые в целом согласованы между собой, но имеют терминологические и классификационные различия.

ANSI/TIA/EIA-568 (США)

Американский стандарт телекоммуникационных кабельных систем коммерческих зданий. Текущая версия — ANSI/TIA-568-D (2018). Стандарт определяет категории по производительности: Cat 3, Cat 5e, Cat 6, Cat 6A и Cat 8. Категории 1, 2, 4, 5 (без «e»), 7 и 7A не включены в стандарт. Стандарт также описывает две схемы распиновки — T568A и T568B. Номинальное волновое сопротивление — 100 Ом.

ANSI/TIA-568.2-D определяет требования к витой паре Cat 3, Cat 5e, Cat 6, Cat 6A и Cat 8, включая механические характеристики и параметры передачи. Каждый кабель должен состоять из четырёх витых пар с одножильными или многожильными проводниками сечением 22–24 AWG.

ISO/IEC 11801 (международный)

Международный стандарт универсальных телекоммуникационных кабельных систем. Классифицирует кабельные каналы по классам (вместо категорий TIA). В классах также учитывается производительность всего канала, а не только кабеля.

EN 50173 (Европа)

Европейский стандарт информационных технологий, в целом гармонизированный с ISO/IEC 11801. Использует классы (A–FA, I, II) и добавляет требования пожарной безопасности согласно национальным нормам (например, CPR в ЕС).

ГОСТ Р 53246 и ГОСТ Р 53245 (Россия)

Российские стандарты, адаптирующие положения ISO/IEC 11801 для отечественного применения. ГОСТ Р 53246 описывает общие принципы СКС, ГОСТ Р 53245 — административная часть. На практике в России чаще ориентируются на ISO/IEC 11801 и TIA/EIA-568 как на базовые стандарты, а ГОСТ применяется для соответствия требованиям нормативной документации при государственных закупках.

5. Система AWG: диаметр и сечение проводников

AWG (American Wire Gauge) — американская система калибра проводов, используемая для обозначения диаметра медной жилы витой пары. Правило системы: чем меньше число AWG, тем толще проводник. Шкала логарифмическая — каждый шаг уменьшает диаметр примерно на 10–12%.

Влияние AWG на PoE

При передаче питания по витой паре (особенно стандарты 802.3bt Type 3/4 с мощностью 60–90 Вт) через жилы протекают значительные токи. Сопротивление проводника 24 AWG составляет ~8,4 Ом на 100 м, а 23 AWG — ~6,7 Ом. На длине 100 м полное сопротивление шлейфа пары достигает 16,8 Ом для 24 AWG и 13,4 Ом для 23 AWG. Меньшее сопротивление означает меньше тепловыделения и ниже риск перегрева кабельного пучка.

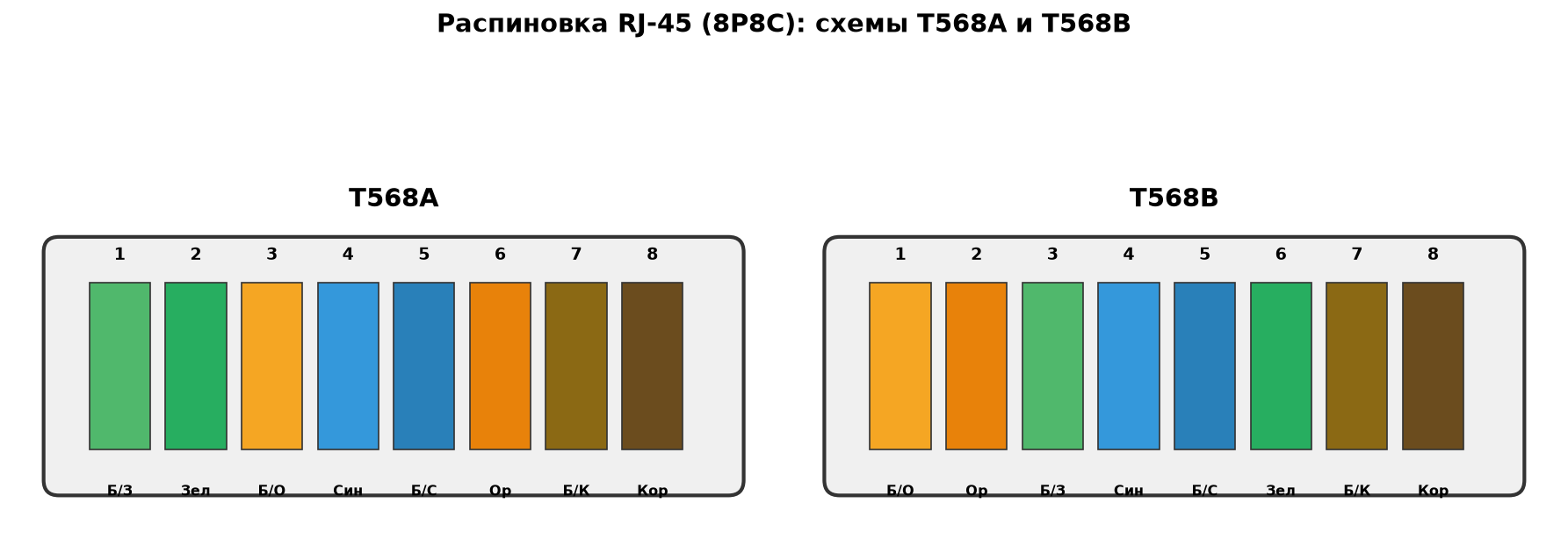

6. Распиновка RJ-45: схемы T568A и T568B

Разъём RJ-45 (точнее, 8P8C) имеет 8 контактов, к которым подключаются 4 пары витой пары. Стандарт TIA/EIA-568 определяет две схемы распиновки — T568A и T568B. Они отличаются порядком цветовых пар: в T568B оранжевая и зелёная пары меняются местами по сравнению с T568A.

* Для Gigabit Ethernet (1000BASE-T) и PoE используются все 8 контактов.

Прямой и перекрёстный кабель

• Прямой (straight-through) — оба конца обжаты по одной схеме (обычно T568B/T568B). Используется для соединения компьютера со свитчем, роутером или патч-панелью.
• Перекрёстный (crossover) — один конец T568A, другой T568B. Ранее применялся для соединения двух однотипных устройств (компьютер-компьютер, свитч-свитч).

В России и странах СНГ доминирует схема T568B. Главное правило: на обоих концах линии (патч-панель, розетка, коннектор) должна использоваться одна и та же схема расшивки. Готовые патч-корды из каталога, как правило, обжаты по T568B.

7. Электрические характеристики: затухание, NEXT, возвратные потери

Категория витой пары определяется набором электрических параметров, каждый из которых нормируется на всём частотном диапазоне. Рассмотрим ключевые из них.

Вносимые потери (Insertion Loss / Attenuation)

Вносимые потери — это ослабление сигнала при его распространении по кабелю. Зависят от частоты и длины: чем выше частота и длиннее кабель, тем больше затухание. Для Cat 5e на частоте 100 МГц затухание не должно превышать ~24 дБ на 100 м. Для Cat 6 на той же частоте — ~21,7 дБ. Именно затухание ограничивает максимальную длину сегмента Ethernet до 100 метров.

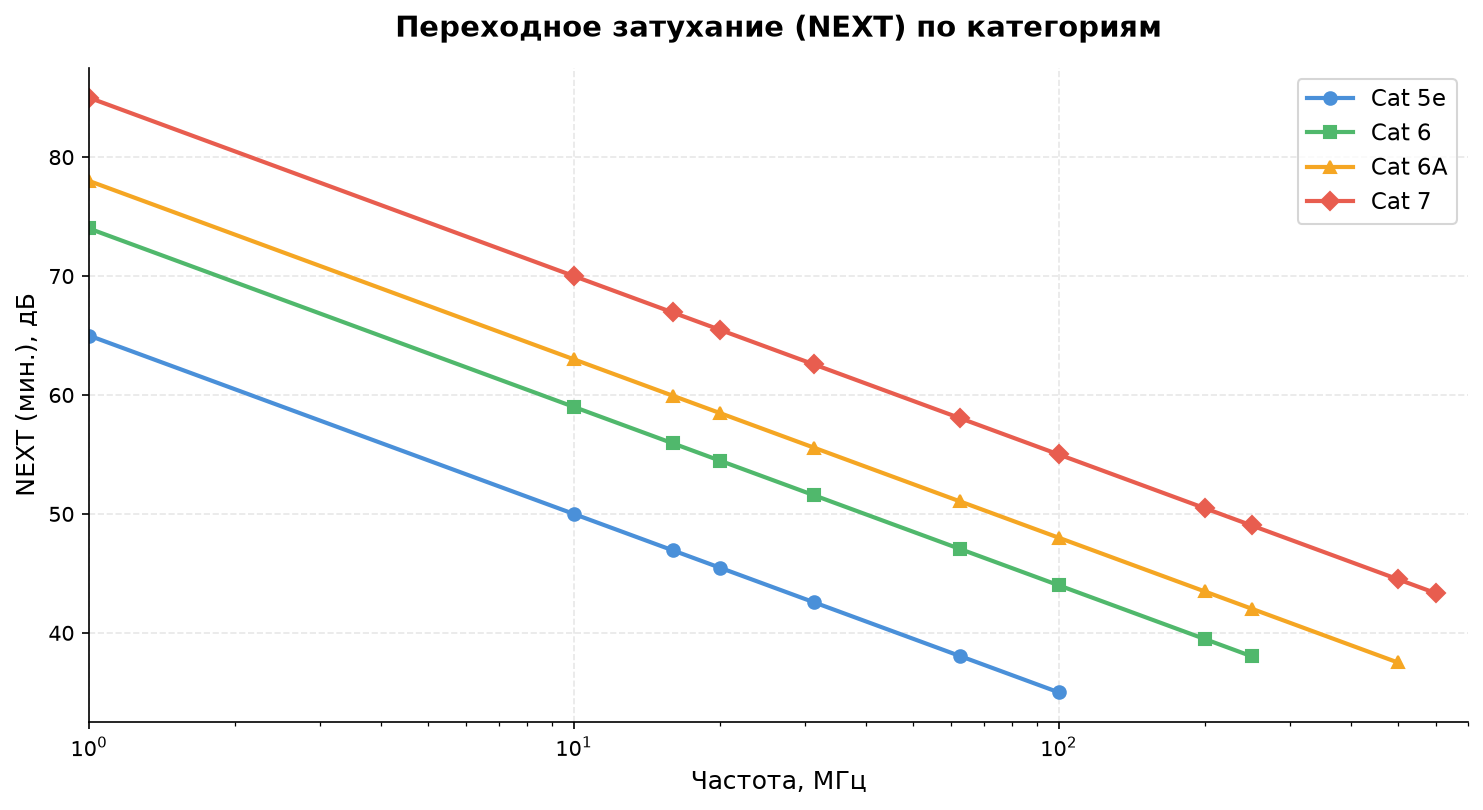

Переходное затухание (NEXT — Near-End Crosstalk)

NEXT — это наводка сигнала с одной пары на другую, измеренная на том же конце кабеля, откуда подаётся сигнал. Чем выше значение NEXT в дБ, тем меньше наводка и лучше кабель. NEXT нормируется на всём частотном диапазоне и улучшается с каждой следующей категорией.

Возвратные потери (Return Loss, RL)

Return Loss — это отражение сигнала от неоднородностей кабеля (изменения импеданса, коннекторы, дефекты монтажа). Отражённый сигнал возвращается к источнику и искажает исходный. Для Cat 5e/6/6A минимальное значение RL на 100 МГц — 20,1 дБ.

Alien Crosstalk (ANEXT)

ANEXT — перекрёстные наводки между соседними кабелями в пучке. Параметр введён для Cat 6A, так как на частотах до 500 МГц в неэкранированных кабелях внешние наводки становятся сопоставимы с внутренними. Для подавления ANEXT применяют экранированные кабели (F/UTP, U/FTP) или увеличенное физическое разделение кабелей.

Дисбаланс задержки (Delay Skew)

Delay Skew — разница времени прохождения сигнала по разным парам кабеля. Возникает из-за разного шага скрутки пар. Для 1000BASE-T, где все 4 пары передают данные одновременно, delay skew не должен превышать 50 нс на 100 м.

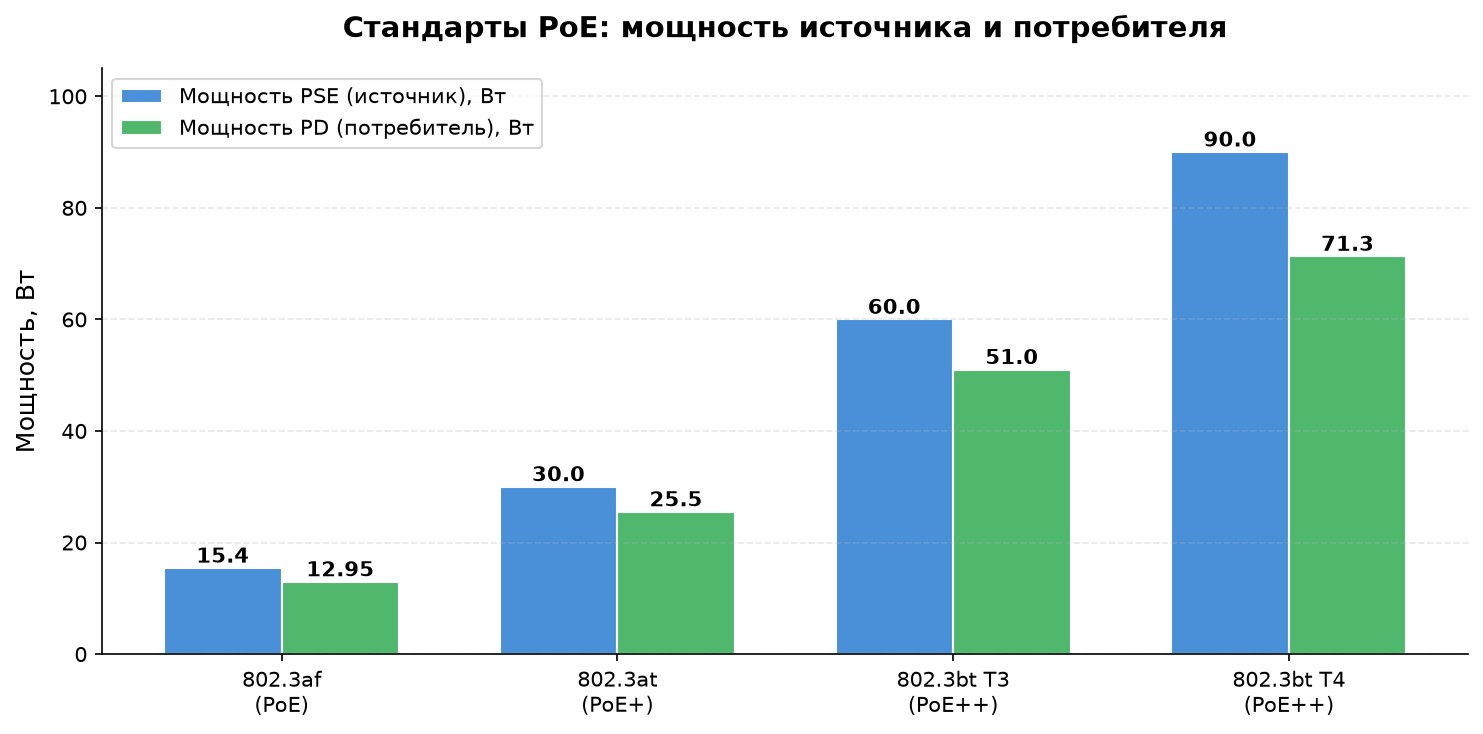

8. Power over Ethernet (PoE): питание по витой паре

Технология PoE позволяет передавать электрическое питание совместно с данными по одному кабелю витой пары. Это упрощает подключение IP-камер, точек доступа Wi-Fi, IP-телефонов и других устройств, устраняя необходимость отдельного кабеля питания.

Схемы подачи питания

Стандарты 802.3af и 802.3at используют две схемы подачи питания:

• Mode A (Alternative A) — питание подаётся по сигнальным парам (контакты 1-2 и 3-6), по которым идут данные. Напряжение накладывается поверх данных через центральный отвод трансформатора.
• Mode B (Alternative B) — питание подаётся по свободным парам (контакты 4-5 и 7-8), которые в сетях 10/100 Мбит/с не задействованы для передачи данных.

Стандарты 802.3bt (Type 3/4) задействуют все четыре пары кабеля, что позволяет передавать большую мощность без превышения допустимого тока на одну пару. Максимальный ток на пару — 0,96 А.

Влияние температуры на PoE

При подаче питания по 4 парам (802.3bt) в кабельном пучке выделяется тепло. При плотности 100 кабелей в лотке и токе 0,6 А на пару температура внутри пучка может повышаться на 10–15°C. Для компенсации этого эффекта:

• Используют кабель с жилой 23 AWG или толще (меньше сопротивление — меньше нагрев)
• Уменьшают плотность кабелей в лотке (не заполнять более 50% сечения)
• Применяют кабели с температурным рейтингом 75°C или 90°C
• Учитывают снижение максимальной длины канала при повышенных температурах

9. Материалы оболочки: PVC, LSZH, PE

Внешняя оболочка витой пары определяет пожарную безопасность, устойчивость к ультрафиолету, химическим воздействиям и допустимый температурный диапазон эксплуатации.

Для объектов с повышенными требованиями пожарной безопасности (дата-центры, больницы, торговые центры) обязательна оболочка LSZH. В каталоге представлен широкий выбор кабелей с LSZH-оболочкой — см. раздел кабельной продукции.

10. Материал проводника: медь vs CCA

Материал проводника напрямую влияет на электрические характеристики и пригодность кабеля для PoE. Существует три основных типа:

11. Монтаж и правила прокладки

Минимальный радиус изгиба

Минимальный радиус изгиба для 4-парного кабеля составляет 8 внешних диаметров при монтаже и 4 диаметра при эксплуатации. Для кабеля наружным диаметром 6 мм это 48 мм при прокладке. Превышение радиуса изгиба приводит к деформации пар и ухудшению параметров NEXT и Return Loss.

Максимальное усилие натяжения

Стандарт TIA/EIA-568 ограничивает максимальное усилие натяжения при протяжке кабеля величиной 110 Н (25 фунтов) для 4-парного кабеля 24 AWG. Для экранированных кабелей и кабелей большего диаметра усилие может быть увеличено, но всегда следует ориентироваться на рекомендации производителя.

Разделение от силовых кабелей

При пересечении с силовыми кабелями пересечение должно быть под углом 90°. В местах пересечения желательно использовать экранированную гофрированную трубу.

Правила расшивки

• Расплетать пары не более чем на 13 мм (0,5 дюйма) от точки заделки
• Не снимать изоляцию проводника больше, чем необходимо для заделки в IDC-контакт
• Соблюдать цветовую маркировку по выбранной схеме (T568A или T568B)
• Не перетягивать кабельные стяжки — оставить зазор 1–2 мм

Для расшивки кабеля на кросс и патч-панели используйте профессиональный инструмент — кримперы, инструменты для заделки 110/Krone, стрипперы. Полный набор инструментов доступен в разделе профессионального инструмента.

12. Критерии выбора и область применения

Для коммутации медных линий необходимы патч-панели соответствующей категории и патч-корды той же или более высокой категории. Использование компонентов разных категорий в одном канале снижает общую производительность до уровня самого слабого звена.

13. Стандарты и нормативная база

Витая пара и компоненты медных СКС нормируются следующими основными стандартами:
