AP700P - аналоговый VoIP шлюз, 4 порта FXS H.323/SIP/MGCP

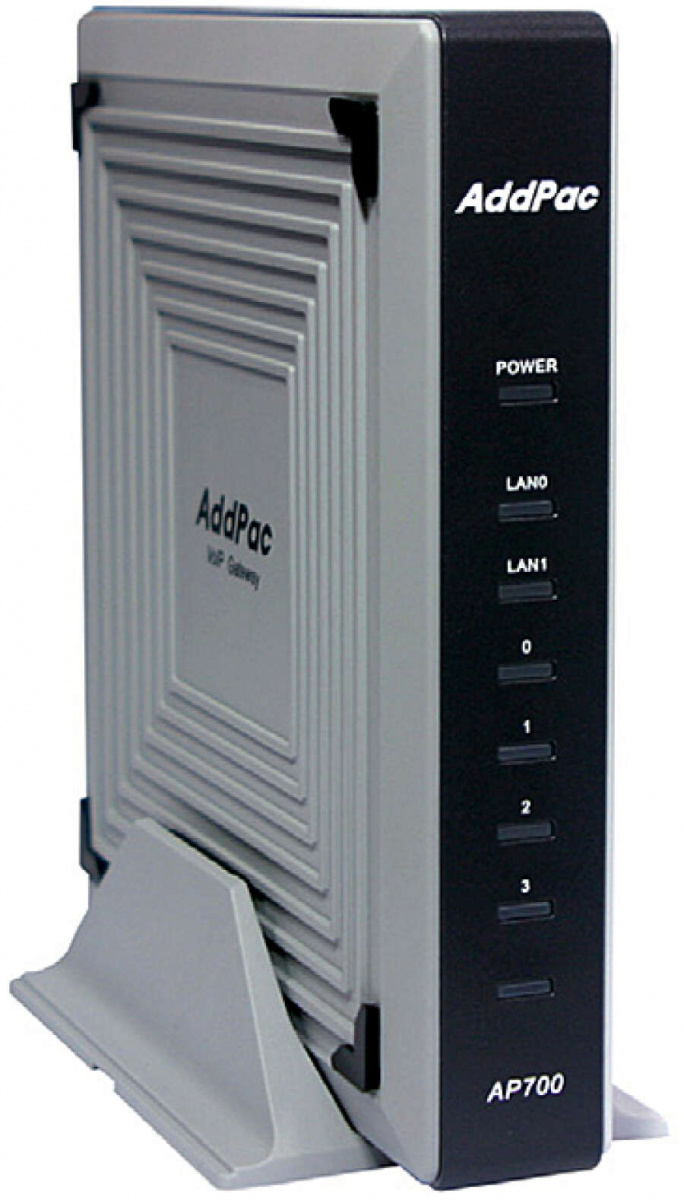

Компактный VoIP-шлюз AddPac AP700P предназначен для организации телефонии в небольшой компании или для подключения домашних пользователей.

При помощи данного устройства вы можете легко и быстро подключить аналоговый телефон или факс к SIP-серверу (IP АТС) или Gatekeeper (H323).

Резервная линия PSTN используется в случае потери соединения с SIP-сервером. Порт FXS0 электрически подключается к резервной линии.

Поддержка функция «hot call» позволяет организовать селекторную связь через IP.
AddPac AP700P обеспечивает качественный звук с фильтрацией внешних шумов, эхо-подавлением (G.165, G.168) и настройкой комфортного уровня белого шума, благодаря использованию производительного SoC-чипа AC495-CB.

Управление осуществляется через:

• командную строку Telnet (CLI промышленного стандарта)
• консольный порт PS232
• через web-интерфейс
• SNMP v2

VoIP-шлюз AddPac AP700P поддерживает передачу и приём многостраничного факса по протоколу T.38.

VoIP-шлюз AddPac AP700P имеет высокую наработку на отказ (MTBF более 100’000 часов). Благодаря применению разрядников на аналоговых портах FXS/PSTN AP700P осуществляется дополнительная защита от грозы

Качество изделия подтверждено декларацией мин. связи СПД-3325 от 04.12.2009 г.

Спецификация AP700P

CPU/DSP SoC AC495-CB
RAM 32 MB SDRAM
Операционная система – APOS g2

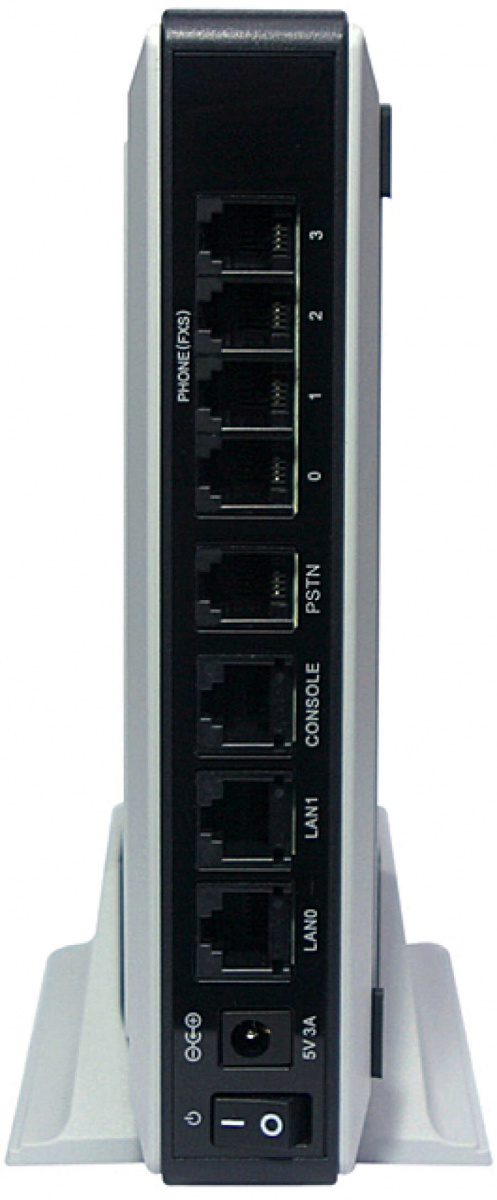

Интерфейсы: 4 x FXS телефонные порты,
порт для подключения резервной линии PSTN,
 2 x Fast Ethernet 10/100TX,
Консольный RS232 порт (консольный кабель DB9 <-> RJ45 в комплекте)

Индикация: питание, активность LAN0, LAN1, активность телефонных линий,
Подключение к PSTN

Соответствие стандартам

SIP 2.0 (RFC 3261)
H.323
MGCP (RFC 3435)

Кодеки: G711a/u-law, G.723.1, G.726, G.729ab

Передача DTMF сигнала:

• режим SIP INFO
• режим RFC2833
• режим  INBAND

Трансляция Caller ID (SIP → FXS)

Передача факса T.38 (G.711, G.729):

• входящий вызов
• исходящий вызов

Установление соединения по IP (соединение «точка-точка»), регистрация на SIP-сервере

Hot call

Тональные сигналы ГОСТ  28384-89

Сетевые протоколы

Fast Ethernet (авто определение скорости и режима дуплекса, прямой кабель или cross-over)

Поддержка авторизации на VPN-сервере провайдера через PPPoE, PPTP

Поддержка символа «$» в поле UserID

tagget VLAN 802.1q
(возможность регистрация в Voice VLAN и проброса Data VLAN)

Метка CoS (802.1q)
Метка QoS (DSCP)
STP/RSTP
NAT/PAT
NTP

Контроль

• Логирование процессов (статистика звонков, регистрация на SIP-сервере и т.д.)
• Хранение до 200 логов в памяти устройства.
• Отправка логов по протоколу Syslog

Отладка / Debug

• сетевые процессы (установление соединения с SIP-сервером, SIP-Tracer и т.д.)
• действия на линии: («абонент снял трубку», «абонент набирает номер» и т.д.)

Безопасность

• Поддержка длины поля UserID до 25 символов
• Поддержка длины пароля пользователя до 16 символов
• Пакетный фильтр на основе листов доступа
• PAP/CHAP - авторизация

Услуги оператора

• Ожидание вызова
• Удержание вызова (RFC2543, RFC3264)
• 3-х сторонняя конференция
• Call transfer Unattended/Blind
• Call transfer Attendant
• Поддержка символов «*», «#» в номерном плане
• Сопротивление – 600 Ом, регулировка коэффициента усиления сигнала

Конфигурирование

• Web-интерфейс
• Telnet
• SNMP v2
• опционально SSH (требуется приобретение лицензии Voice Finder SSH control)

Обновление ПО

• TFTP
• FTP

Прочее

Электропитание от сетевого адаптера AC 200В -> DC 5В 2А, (потребляемая мощность не более 10 Вт)

Габариты ШxГxВ: 38x182x182 мм

Температурный режим:
Эксплуатация  0 град. – 45 град., влажность 5 -95%
Хранение  -40 град. – 85 град.
