Патч-панели в структурированных кабельных системах: технический справочник

Патч-панель — это пассивный коммутационный модуль, который служит точкой терминирования постоянных кабельных линий и обеспечивает управляемое подключение активного оборудования через коммутационные шнуры. В иерархии структурированных кабельных систем (СКС) патч-панель устанавливается на стыке горизонтальной подсистемы (кабель от рабочего места до телекоммуникационного шкафа) и подсистемы оборудования (коммутаторы, маршрутизаторы, серверы). Без патч-панели невозможно построить управляемую, маркированную и поддающуюся сертификации кабельную инфраструктуру.

В каталоге патч-панелей Maltima представлено более 170 моделей от 12 производителей: Cabeus, Hyperline, NIKOMAX, LANMASTER, TWT, SUPRLAN, NETLAN, ITK, Datarex, REXANT, NTSS, WRLine и ЦМО. Этот справочник поможет разобраться в технических параметрах и выбрать оборудование под конкретную задачу.

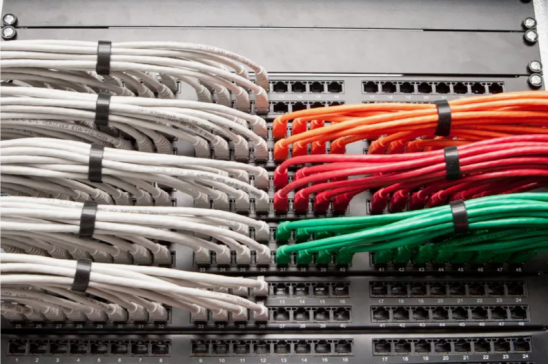

1. Место патч-панели в архитектуре СКС

Стандарт ISO/IEC 11801 и его американский аналог ANSI/TIA-568 определяют СКС как иерархическую систему из трёх подсистем: магистральной (здание → этаж), горизонтальной (этаж → рабочее место) и оборудования (коммутация в шкафу). Патч-панель стоит на стыке горизонтальной подсистемы и подсистемы оборудования.

Схема: топология СКС с патч-панелью

┌─────────────┐    ┌──────────────────────────────────────────────────────────┐
│  Рабочее     │    │  Телекоммуникационный шкаф 19"                           │
│  место       │    │                                                          │
│              │    │  ┌──────────┐   ┌──────────┐   ┌──────────┐              │
│  ┌────────┐  │    │  │ Патч-     │   │ Коммута- │   │ Сервер / │              │
│  │Розетка │  │    │  │ панель    │   │ тор      │   │ Маршру-  │              │
│  │RJ-45   │  │    │  │ 24 порта │   │ 24 порта │   │ тизатор  │              │
│  └───┬────┘  │    │  └────┬─────┘   └────┬─────┘   └────┬─────┘              │
│      │       │    │       │               │              │                   │
│      │       │    │       │◄── патч-корд ──┤              │                   │
│      │       │    │       │               │              │                   │
└──────┼───────┘    └───────┼───────────────┼──────────────┼───────────────────┘
       │                    │               │              │
       │   Горизонтальный   │               │              │
       │   кабель (витая    │               │              │
       │   пара, до 90 м)   │               │              │
       │                    │               │              │
       └────────────────────┘               │              │
                                            │              │
              Постоянная линия ──────────────┘              │
              (терминирована на патч-панели)                │
                                                           │
              Подсистема оборудования ─────────────────────┘
              (коммутация через патч-корды)

Ключевой принцип: постоянный кабель (горизонтальная линия) один раз заделывается в контакты IDC на тыльной стороне патч-панели и не трогается при перекоммутациях. Все изменения в сети выполняются патч-кордами с лицевой стороны — это минимизирует износ контактов и упрощает обслуживание.

Длина постоянной линии (от розетки до патч-панели) по стандарту — не более 90 м. С учётом патч-кордов на обоих концах (до 10 м суммарно) общая длина канала не превышает 100 м. Подробнее о коммутационных шнурах — в разделе патч-кордов каталога Мальтима Телеком.

2. Стандарты и нормативная база

Патч-панели как компонент СКС подпадают под действие нескольких взаимоувязанных стандартов. Понимание нормативной базы необходимо для проектирования сертифицируемых систем.

Все патч-панели в каталоге Maltima соответствуют как минимум одному из перечисленных стандартов. Информация о соответствии указывается в технических характеристиках каждой модели.

3. Категории и электрические характеристики

Категория патч-панели определяет её частотный диапазон и, соответственно, максимальную скорость передачи данных в канале. Категория относится не к отдельному компоненту, а ко всей линии: если кабель Cat.6, розетка Cat.6, а патч-панель — Cat.5e, то линия будет работать по категории 5e.

Сравнение категорий патч-панелей

Ключевые электрические параметры

Помимо частотного диапазона, патч-панели нормируются по ряду электрических параметров, которые определяют качество передачи сигнала. Эти параметры измеряются при сертификации смонтированной линии анализаторами (Fluke DSX, WireXpert и др.).

В каталоге Maltima доступны патч-панели категории 5e (73 модели), категории 6 (46 моделей) и категории 6A. Для новых проектов рекомендуется минимум Cat.6 — это обеспечивает запас для Wi-Fi 6, PoE++ и будущих скоростей.

4. Форм-факторы и габариты

4.1. Монтажная ширина: 19" и 10"

19 дюймов (482,6 мм) — стандарт EIA-310 для телекоммуникационных стоек и серверных шкафов. Самый распространённый формат: в каталоге Maltima представлено 152 модели 19". Панель крепится к монтажным профилям шкафа с помощью винтов или клипс-гаек.

10 дюймов (254 мм) — компактный формат для небольших настенных шкафов. Обычно 8–24 порта, высота 1U. Подходит для офисов, торговых помещений и распределительных пунктов, где нет полноценной 19" стойки.

4.2. Высота в юнитах (U)

Высота патч-панели измеряется в юнитах по стандарту EIA-310: 1U = 44,45 мм.

Схема: плотность портов в 1U

Стандартная панель 1U, 24 порта:

┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
│1│2│3│4│5│6│7│8│9│A│B│C│D│E│F│G│H│I│J│K│L│M│N│O│  ← одна строка, 24 порта
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘
└─────────────── 482,6 мм (19") ──────────────────┘


Панель высокой плотности 1U, 48 портов (HD):

┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
│1│2│3│4│5│6│7│8│9│A│B│C│D│E│F│G│H│I│J│K│L│M│N│O│  ← верхний ряд
├─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┤
│P│Q│R│S│T│U│V│W│X│Y│Z│a│b│c│d│e│f│g│h│i│j│k│l│m│  ← нижний ряд (48 портов в 1U)
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘


Панель 2U, 48 портов:

┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
│1│2│3│4│5│6│7│8│9│0│1│2│3│4│5│6│7│8│9│0│1│2│3│4│  ← верхний ряд (24)
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘
                       ← 1U зазор (органайзер) →
┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
│5│6│7│8│9│0│1│2│3│4│5│6│7│8│9│0│1│2│3│4│5│6│7│8│  ← нижний ряд (24)
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘

Панели 24 порта — 100 моделей в каталоге, оптимальный выбор для большинства задач. Панели 48 портов — 39 моделей, для серверных с высокой плотностью. При выборе 48-портовой панели 1U HD учитывайте, что кабельный менеджмент будет сложнее — между рядами портов всего ~22 мм.

5. Типы экранирования

Экранирование патч-панели определяет её помехозащищённость и совместимость с экранированным или неэкранированным кабелем. Маркировка по ISO/IEC 11801 имеет формат XX/YTP, где первая буква — общий экран, вторая — экран отдельных пар.

Правило совместимости экранов

Использование неэкранированной патч-панели (UTP) с экранированным кабелем (FTP) обнуляет защиту — экран кабеля не имеет продолжения в патч-панели и превращается в антенну, которая собирает помехи. Верно и обратное: экранированная панель с неэкранированным кабелем не даёт защиты, т.к. нет непрерывного экранного контура.

Полностью экранированная линия требует: экранированный кабель → экранированная патч-панель → экранированные патч-корды → экранированные розетки/модули. И заземление — обязательно.

В каталоге Maltima: экранированные патч-панели (51 модель) и неэкранированные (94 модели). Экранированные патч-панели UTP проще в монтаже и дешевле — подходят для большинства офисных задач.

6. Типы контактов IDC для заделки кабеля

С тыльной стороны патч-панели расположены контакты IDC (Insulation Displacement Contact) — ножевые контакты, которые прорезают изоляцию провода и создают газонепроницаемый контакт с жилой. Тип IDC определяет, какой монтажный инструмент (ударный нож) используется.

Большинство панелей в каталоге Maltima используют Dual IDC — это даёт монтажнику свободу выбора инструмента. Цветная маркировка по стандартам T568A/T568B нанесена рядом с каждым контактом.

7. Фиксированные и модульные патч-панели

7.1. Фиксированные панели

Порты RJ-45 встроены в панель на заводе и не подлежат замене. Контактная группа — единый блок с IDC-ножами. Это самый распространённый и недорогой тип. Все 24-портовые панели Cabeus, Hyperline, NIKOMAX (серии PL, PP, NMC-RP) — фиксированные.

Плюсы: цена, надёжность, минимум подвижных частей.
Минусы: при выходе из строя одного порта меняется вся панель. Невозможно комбинировать категории (например, 12 портов Cat.5e и 12 портов Cat.6).

7.2. Модульные (наборные) панели

Панель представляет собой рамку с посадочными местами под модули Keystone Jack. Каждый порт — отдельный модуль, который можно установить, заменить или сменить категорию без демонтажа панели.

Плюсы: гибкость (можно смешивать Cat.5e, Cat.6, Cat.6A, телефонные, оптические, HDMI-модули в одной панели), ремонтопригодность, поддержка безинструментальной заделки.
Минусы: цена выше, больше соединений в тракте (каждый модуль — дополнительный переход), чуть больше затухание.

В каталоге Maltima представлены модульные панели: Hyperline PPBL6-19-24-RM (24 порта, 4 съёмные группы по 6 модулей), NIKOMAX NMC-RP48-BLANK-1U-MT (наборная 1U под 48 Keystone), Cabeus PLB-24 (24 порта под неэкранированные модули), Cabeus PLBHD-48-SH-1U (48 портов, экранированная, под Keystone HD).

8. Высокая плотность: 48 портов в 1U и 0.5U

Панели высокой плотности (HD) предназначены для серверных и дата-центров, где каждый юнит стойки на счету. Они размещают 48 портов в высоту 1U (вместо стандартных 2U) или 24 порта в 0.5U.

Две панели 0.5U в одном юните дают те же 48 портов, что и одна HD 1U, но с двумя независимыми группами — удобно для логического разделения (например, VLAN данных и VLAN управления).

Проблема HD-панелей: плотная укладка кабеля с тыльной стороны. При 48 портах в 1U расстояние между портами — около 9 мм. Завести 48 кабелей (192 жилы) в такой объём требует аккуратного кабельного менеджмента — без кабельных органайзеров не обойтись.

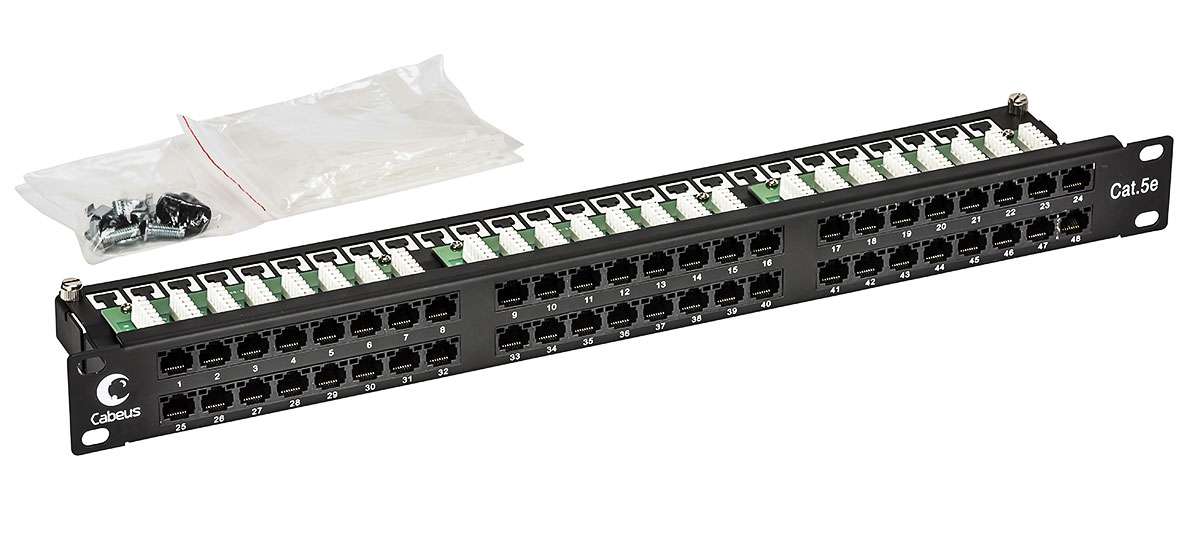

Cabeus PLHD-48-Cat.5e-Dual IDC-1U

Cabeus PLHD-48-Cat.5e-Dual IDC-1U Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 5e, Dual IDC

• Категория: 5e
• Количество портов: 48
• Экран: неэкранированная
• Монтажная высота: 1U
• Монтаж: в 19" конструктив

Купить →

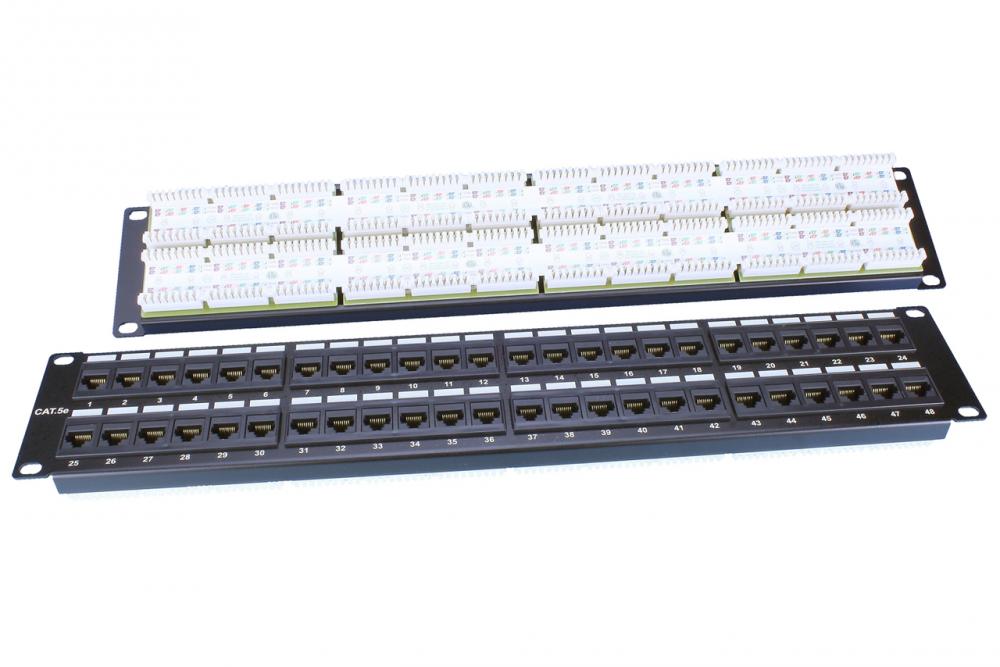

Hyperline PP3-19-48-8P8C-C5E-110D

Hyperline PP3-19-48-8P8C-C5E-110D Патч-панель 19", 2U, 48 портов RJ-45, категория 5e, Dual IDC, ROHS, цвет черный

• Категория: 5e
• Количество портов: 48
• Экран: неэкранированная
• Монтажная высота: 2U
• Монтаж: в 19" конструктив

Купить →

9. Заземление экранированных панелей

Экранированная патч-панель работает только при правильном заземлении. Незаземлённый экран накапливает статический заряд и работает как антенна, усиливая помехи вместо их подавления.

Схема: контур заземления экранированной панели

                    Шина заземления шкафа
                    (медь, сечение ≥ 6 мм²)
                    ═══════════════════════
                           │
                     ┌─────┴─────┐
                     │  Провод   │
                     │ заземления│   ← сечение ≥ 1,5 мм²,
                     │  панели   │     жёлто-зелёный
                     └─────┬─────┘
                           │
              ┌────────────┼────────────┐
              │            │            │
     ┌────────┴───┐ ┌──────┴─────┐ ┌────┴───────┐
     │ Порт 1     │ │ Порт 2     │ │ Порт N     │
     │ ┌────────┐ │ │ ┌────────┐ │ │ ┌────────┐ │
     │ │RJ-45   │ │ │ │RJ-45   │ │ │ │RJ-45   │ │
     │ │металл. │ │ │ │металл. │ │ │ │металл. │ │  ← металлический
     │ │корпус  │ │ │ │корпус  │ │ │ │корпус  │ │    корпус каждого
     │ └───┬────┘ │ │ └───┬────┘ │ │ └───┬────┘ │    порта соединён
     │     │      │ │     │      │ │     │      │    с шиной панели
     └─────┼──────┘ └─────┼──────┘ └─────┼──────┘
           │              │              │
     ┌─────┴──────┐ ┌──────┴──────┐ ┌────┴───────┐
     │ Экран     │ │ Экран       │ │ Экран      │
     │ кабеля    │ │ кабеля      │ │ кабеля     │  ← экран F/UTP
     │ (фольга + │ │ (фольга +  │ │ (фольга +  │    контактирует с
     │  дренаж)  │ │  дренаж)   │ │  дренаж)   │    корпусом порта
     └───────────┘ └────────────┘ └────────────┘

     Контур заземления: экран кабеля → корпус порта → шина панели →
     → провод заземления → шина заземления шкафа → контур заземления здания

Типичные ошибки заземления

• Заземление через прилегание к стойке. Панель крепится к профилям шкафа, но между панелью и профилем — краска. Краска — изолятор. Контакт есть только если зачищена краска в местах крепления или используются зубчатые шайбы, прорывающие покрытие.
• Заземление только с одной стороны линии. По стандарту для медных СКС экран заземляется на одном конце (обычно в шкафу). Заземление с двух сторон может создать контур «земляного тока» (ground loop), если потенциалы заземления на концах различаются.
• Длинный провод заземления. Чем длиннее провод от панели до шины, тем выше его импеданс на высоких частотах. Для эффективного отвода ВЧ-помех длина провода заземления не должна превышать 30–50 см. Используйте плетёный провод — он имеет меньший импеданс на ВЧ, чем круглый того же сечения.

10. Монтаж: правила и порядок работ

Порядок заделки кабеля в патч-панель

1. Подготовка кабеля. Снять внешнюю оболочку на 25–30 мм. Для экранированного кабеля — отогнуть экран и дренажный провод к корпусу панели. Не расплетайте пары глубже точки терминирования — расплетение ухудшает NEXT. Стандарт ограничивает расплетение до 13 мм для Cat.5e и 6, до 7 мм для Cat.6A.
2. Раскладка по цветам. Развести пары по контактам IDC в соответствии с цветовой схемой T568A или T568B (выберите одну схему для всего объекта). На задней стороне панели нанесена цветовая маркировка для обеих схем.
3. Заделка. Вставить провод в паз IDC и ударить монтажным ножом. Нож должен быть совместим с типом IDC (110 или Krone, или универсальный Dual). Усилие удара — умеренное, без «заваливания» контакта.
4. Обрезка излишков. Большинство ударных ножей имеют режущую кромку, которая обрезает излишек провода при ударе. Если нож не обрезает — обрежьте вручную кусачками, оставив 1–2 мм от контакта.
5. Маркировка. Каждый порт должен быть промаркирован. Используйте маркировочные наклейки или карточки, вставляемые в держатели на лицевой стороне панели. Маркировка должна соответствовать маркировке на розетке рабочего места.
6. Организация кабеля. Завести кабель в задний кабельный органайзер, закрепить стяжками. Радиус изгиба кабеля Cat.6/6A — не менее 8 диаметров внешней оболочки (обычно 50–60 мм).

Цветовая схема T568A / T568B

T568A и T568B электрически идентичны — разница только в цветовой раскладке пар 2 и 3. В России чаще используется T568B. Главное правило: на всей линии (панель — кабель — розетка — патч-корд) должна применяться одна и та же схема.

11. Совместимость с PoE (Power over Ethernet)

Патч-панели поддерживают питание по Ethernet (PoE/PoE+/PoE++) при соблюдении условий:

• Сечение жил кабеля — 23–24 AWG (0,51–0,57 мм). Кабель CCA (омеднённый алюминий) не подходит для PoE — нагревается и деформируется.
• Категория — PoE (15,4 Вт) и PoE+ (30 Вт) работают на Cat.5e и выше. PoE++ (60 и 90 Вт, стандарт IEEE 802.3bt) требует Cat.6 для минимизации нагрева.
• Несимметрия сопротивления пар — стандарт ANSI/TIA-568.2-D и TSB-184A нормирует разность сопротивлений между парами не более 0,2 Ом для PoE++. Панели с качественными IDC-контактами обеспечивают этот параметр.
• Токовая нагрузка — при PoE++ через все 4 пары течёт до 0,6 А на пару. Качественные патч-панели рассчитаны на ток до 1 А на контакт.

В каталоге Maltima есть панели со встроенными индикаторами PoE, например LANMASTER LAN-PPi24U6 — патч-панель 24 порта с индикаторами питания, UTP, Cat.6, 1U. Это удобное решение для оперативного контроля активных PoE-портов.

12. Критерии выбора: чек-лист

13. Бренды в каталоге Мальтима Телеком: краткий обзор

Все перечисленные бренды доступны в разделе «Патч-панели» каталога Maltima. Для подбора по параметрам используйте фильтры: категория, количество портов, тип экранирования, бренд.

14. Сопутствующее оборудование

Патч-панель — это часть системы. Для полноценной коммутации нужны:

• Патч-корды — коммутационные шнуры для подключения оборудования к портам панели. Выбирайте той же категории, что и панель. Для экранированных линий — экранированные патч-корды F/UTP.
• Кабель витая пара — для горизонтальной проводки. Одножильный (solid), 23–24 AWG, той же категории и типа экранирования, что и панель.
• Кабельные органайзеры — для укладки кабеля с тыльной и лицевой стороны панели. Горизонтальные (1U, 2U) и вертикальные. Критичны для HD-панелей.
• Модули Keystone Jack — для модульных панелей и настенных розеток. Категория и экранирование должны совпадать с линией.
• Телекоммуникационные шкафы 19" — для монтажа патч-панелей и активного оборудования. Напольные — для серверных, настенные — для небольших узлов.

15. Резюме

Патч-панель — ключевой компонент СКС, от которого зависит управляемость, надёжность и производительность всей кабельной инфраструктуры. При выборе руководствуйтесь не ценой, а соответствием проектным требованиям: категория, экранирование, количество портов, тип IDC, совместимость с остальными компонентами линии. Помните, что линия работает по категории самого слабого звена — патч-панель Cat.5e в тракте Cat.6 обесценивает весь кабель.

В каталоге патч-панелей Maltima — 179 моделей от 12 производителей, от бюджетных SUPRLAN и NETLAN до премиальных NIKOMAX и Hyperline. Доставка по Санкт-Петербургу и России, отгрузка от 1 штуки. Для оптовых заказов и монтажных организаций действуют специальные цены — уточняйте у менеджера по телефону +7 (812) 640-73-23.
